ツナイダルの特徴

ゴムとチェーンのシンプルな複合構造

ツナイダルは、チェーンの持つ高強度とゴムの低弾性を組み合わせることで、シンプル且つ緩衝性を持った製品になっています。

図面・製品写真・X線写真

U字型のコンパクトな構造

U字型構造にすることでツナイダル本体がコンパクトな形状となり、建築限界の厳しい跨道橋や跨線橋、河川断面の阻害が懸念される河川橋への取り付けにも適しています。

緩衝性

ツナイダルは、ゴムをリンクとリンクの間に充填かつ周囲を被覆することにより、あらゆる方向への緩衝効果を実現します。

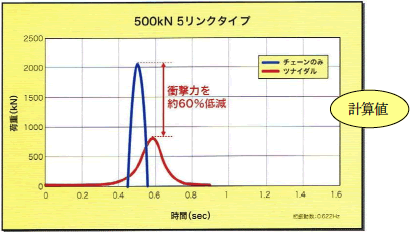

500kN 5リンクタイプ

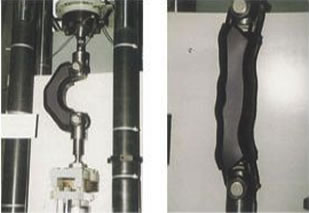

橋軸方向への変形

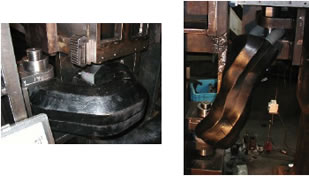

面外方向(橋軸直角方向)への変形

耐候性

被覆したゴムは、過酷な条件下で使用されるゴム支承や防舷材等で実績のある耐候性NR系のゴムを使用しており、チェーン(連結リンク部)の防錆効果も期待できます。チェーン暴露部(端末リンク部)は重防食仕様になっています。
